  Schema CDI en gelijkrichter
Categorie Honda / MTX-ot / Bedradingschema's
Datum van plaatsing 15-2-2009 21:41
Geplaatst door Nick

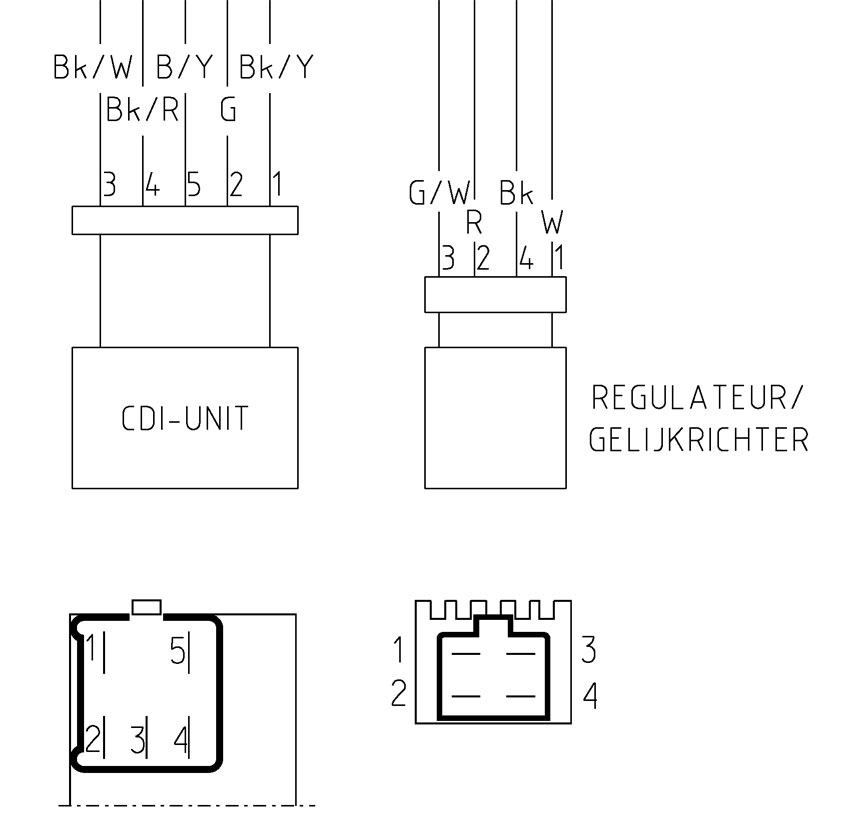

Schema CDI / gelijkrichter Honda MTX.

Pagina 1 van 1
Spring naar pagina: 1
Log in om te kunnen replien op dit onderwerp.

kiris 28-9-2020 22:01 Print reply

Posts: 353
volgens mij klopt dit schema niet,

bij de cdi hoort blauw/geel (B/Y) op pin 1
en zwart/geel (BK/Y) op pin 5

anders vonkt ie nooit.

pangolopalanga - Forum en Nieuws Moderator 29-9-2020 1:23 Print reply

Posts: 8448
http://www.brommerforum.nl/showtopic/47623

1 = PC = primary coil = zwart geel
2 = E = earth = groen
3 = SW = killswitch = zwart wit
4 = EXT = external = zwart rood
5 = IGN = ignition = blauw geel

Heb je ontsteking ? Ja oorontsteking.
pangolopalanga - Forum en Nieuws Moderator 29-9-2020 1:33 Print reply

Posts: 8448
Quote:
Oorspronkelijk gepost door: kiris
volgens mij klopt dit schema niet,

bij de cdi hoort blauw/geel (B/Y) op pin 1
en zwart/geel (BK/Y) op pin 5

anders vonkt ie nooit.


De afbeelding is de connector op de CDI, dus spiegelbeeld van de kabelboomstekker.


Heb je ontsteking ? Ja oorontsteking.
kiris 29-9-2020 9:06 Print reply

Posts: 353

de uitsparing in de stekker is rechts te zien,

pin 1 (PC) = blauw geel, gaat naar het pickup spoeltje
pin 5 (ign) = zwart geel, gaat naar de bobine





onderkant van de stekker, uitsparing zit links van de groene draad.

pin 2 (E) = groen, gaat naar aarde op ontstekingsplaat
pin 3 (SW) = zwart wit, gaat naar contactslot en evt dodemansknop
pin 4 (EXT)= zwart rood, gaat naar ontstekingsspoel



de fouten zijn ontstaan door het destijds verkeerd interpreteren van de afkortingen PC en IGN.

mischien goed om dat schema en EF topic #47623 te verwijderen anders blijft de foute info altijd staan.

ik kan wel een nieuw topic maken voor de knowledge base met de correcte info. niets is vervelender dan alles volgens zo'n schema aan te sluiten en dan uren moeten zoeken waarom alle onderdelen na doormeten goed zijn maar er nooit een vonk komt.


pangolopalanga - Forum en Nieuws Moderator 29-9-2020 21:00 Print reply

Posts: 8448


Je hebt gelijk.
De stekker die je postte is correct bedraad.

dus
linksboven blauwgeel ontstekingsspoel PC
rechtsboven zwartgeel bobine IGN

Heb je ontsteking ? Ja oorontsteking.
pangolopalanga - Forum en Nieuws Moderator 6-1-2021 23:07 Print reply

Posts: 8448
Ter aanvulling de weerstanden van de pickupspoel (blauw/gele draad) en de stroomspoel (zwart/rode draad).
De pickupspoel moet een meting geven van 23ohm. Tussen de 20 en 30.
De stroomspoel moet een meting geven boven de 100ohm, eigenlijk is het 110.

Heb je ontsteking ? Ja oorontsteking.
