  FAQ artikel: Zelf een LED-achterlicht maken
Geschreven door Marthin
Geplaatst op 18-12-2004 0:24
Categorie Electronisch

Ik heb dit artikel elders van internet, en heb toen zelf zo'n led achterlicht gemaakt aan de hand daarvan.

Aangezien dat goed gelukt is, plaats ik het artikel hier ook.

Ik heb dit artikel niet zelf geschreven!


Benodigd heden:
-9 ledjes (voor ledlicht met remlicht)
-5 ledjes (voor ledlicht zonder remlicht)
-2 weerstanden van 150 Ohm 1W (voor zonder remlicht maar 1)
-dunne stroomdraadjes
-soldeerbout
-soldeertin met eventueel vet
-recht stuk hout
-boormachine
-boor met diameter 5mm
-pen
-lineaal
-siliconenkit
-kitspuit

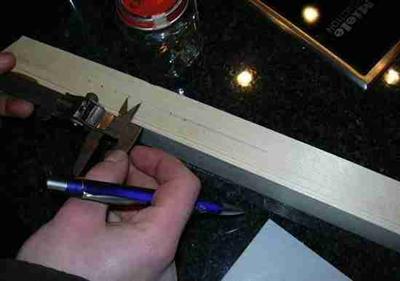

Eerst teken je op het stuk hout puntjes op een rechte lijn met een tussenruimte van 1,125cm (9cm, 8 tussenruimtes=1,125cm verschil).

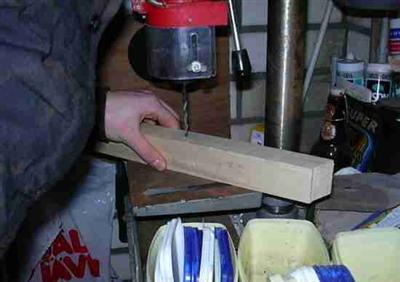

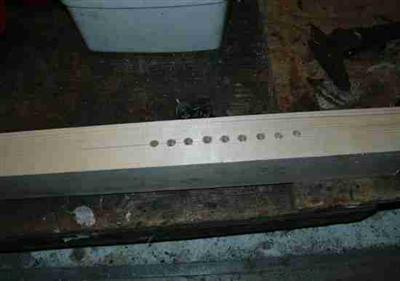

Deze puntjes boor je best diep uit met een boor van 5mm (de dikte van de ledjes).

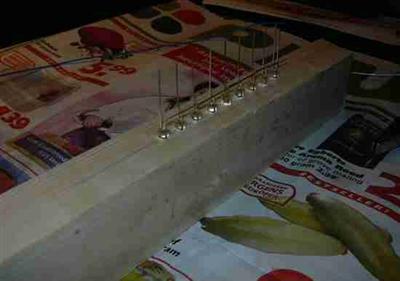

Met als resultaat:



De korte pootjes verbind je allemaal met elkaar door middel van buigen en solderen.

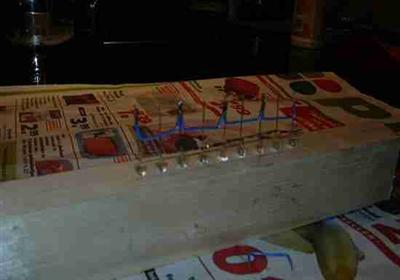

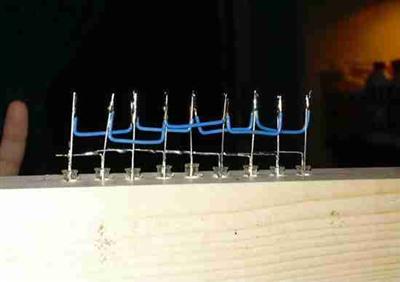

Vervolgens soldeer je de lange pootjes om en om aan elkaar. We beginnen met het "gewone" achterlicht.



Vervolgens soldeer je de andere overgebleven lange pootjes aan elkaar. Deze zullen de taak van remlicht op zich nemen.

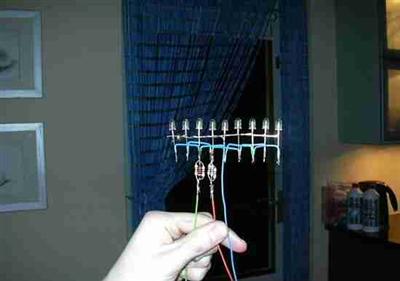

Aan de ? maak je een blauwe draad, aan de rem een rode (met weerstand er tussen van 150 Ohm) en aan de gewone een groene (ook met weerstand van 150 Ohm). Omdat de remledjes er maar 4 zijn en de ledjes voor het gewone licht er 5 zijn (en omdat ze dezelfde weerstand hebben), brand het remlicht feller. Zorg dmv. krimpkousjes of tape dat de draadjes elkaar straks niet raken als er gekit gaat worden.

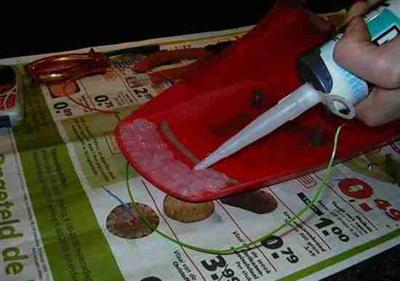

Het ledlicht bevestig je door middel van kitten. Wel eerst de kap stof- en vetvrij maken door middel van wasbenzine oid.

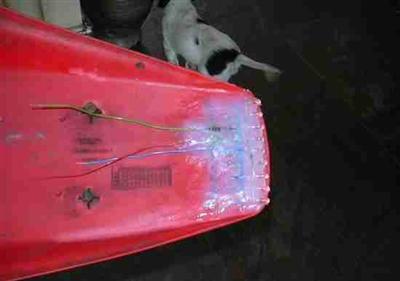

Vervolgens duw je de gesoldeerde ledjes met soldeersel en al de kit in (laat wel de stroomdraden er uit komen). Boven op deze laag n?g een laag kit smeren. Het ziet er nogal ruw uit dan. Pak water of beter afwasmiddel en doe wat op je vinger. Nu kun je het geheel vlakstrijken. Kijk wel uit dat je niks bloot laat liggen! Na het drogen ziet het er zo uit:

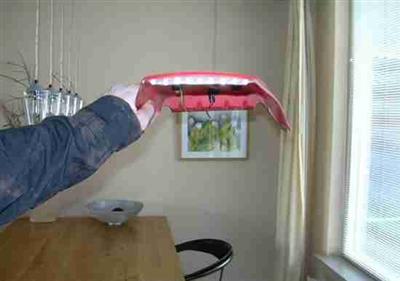

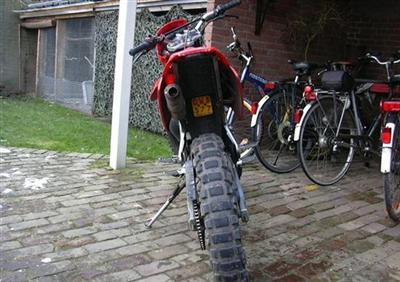

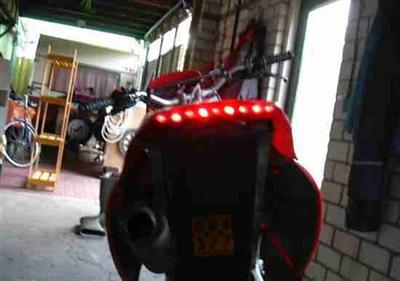

Het eindresultaat:
