  FAQ artikel: De schakelwals uitlezen
Geschreven door barry
Geplaatst op 19-1-2005 13:44
Categorie Motor gerelateerd

Veel mensen weten niet hoe je aan de wals kunt zien of je een 4,5 of 6bak wals hebt. Vaak kun je aan de tandwielen het al wel zien.

4bak heeft op elke as 4 tandwielen weet je meteen de wals
5bak heeft op elke as 5 tandwielen weet je meteen de wals
6bak heeft op elke as 6 tandwielen weet je meteen de wals

Dit is dan vaak ook niet zo'n probleem. Maar als je een incomplete bak hebt, is het wel handig om te weten wat voor een wals het is.

Op de wals zitten in 1 kant van die pinnetjes die onder je schakelbloem zitten. Hieraan kun je de wals herkennen.

Een 4bak wals heeft daar 3 pinnetjes
Een 5bak wals heeft daar 4 pinnetjes
Een 6bak wals heeft daar 5 pinnetjes
Ik ga hier dan van uit dat je de schakelbloem mist!

Maar met de 6bakken heb je 2 verschillende typen. Een
1 naar beneden rest omhoog schakelende (MTX) en 1 omhoog rest omlaag schakelende (MBX).

Beide 6bakken zijn op de wals na hetzelfde. Maar hoe kun je deze 2 walsen nou onderscheiden als je verder geen vergelijkingsmateriaal hebt?

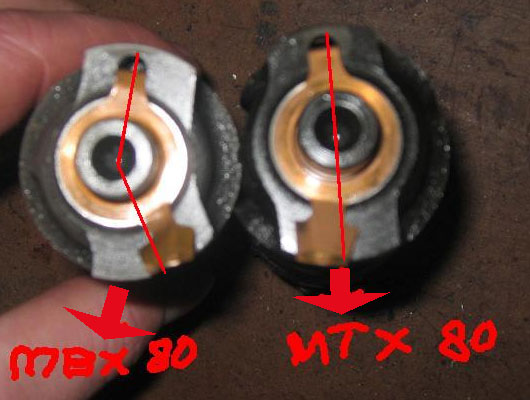

Nou als je dus weet dat het een 6bak wals is door de pinnetjes te tellen. Dan kun je aan de andere kant van de wals zien of het een mbx of mtx wals is. Hieronder een foto:


Je ziet het. Bij een MTX80 wals staan die 2 uitstekende plaatjes wat meer tegen over elkaar.
Bij een MBX80 wals staan deze meer uit het midden (meer onder een hoek dus).
Hieraan kun je dus herkennen of je een MBX80 of MTX80 wals hebt.

In deze FAQ ga ik er vanuit dat je een incomplete bak hebt. Wanneer je bak wel compleet is kun je uiteraard de boel gewoon in elkaar zetten en bekijken hoe hij door alle versnellingen heen schakelt.

Pagina 1 van 1
Spring naar pagina: 1
Log in om te kunnen replien op dit onderwerp.

mikkel 21-2-2005 19:24 Print reply

Posts: 1587
is wel makelijk asl je je versnellings bak om gaat bouwe naar anderzom schakelen

glaasje op laat je berijden
mcdronkz 21-2-2005 19:26 Print reply

Posts: 32777
mooie faq

Aard 21-2-2005 19:38 Print reply

Posts: 710
intressant.

tcctwente 21-2-2005 21:08 Print reply
Posts: 171
zeer intressant
veel nuttige informatie.
dat heb je met de gebruikers die hier al wat langer zitten


christianos 21-2-2005 21:14 Print reply

Posts: 20443
heb je toevallig ook een foto van ene wals van een NSR?

edit: 4-bak

Dit bericht is ge-edit door christianos op 21-2-2005 21:14

Chris is lief, maar niet als je niet lief tegen Chris bent
Thijsse - Forum, Projecten & Gallery Mod 22-2-2005 21:00 Print reply

Posts: 17906
aan de groeven in je wals kun je zien hoeveel versnellingen je hebt, van welke bak die ook moge zijn

Kaalheid is nudisme op hoog niveau!
barry 23-2-2005 10:22 Print reply

Posts: 7387
alls je geen vergelijkingsmateriaal hebt is het moeilijk uit te lezen tsx freak. met deze manier weet je het altijd zeker

owja, op het plaatje staat dus het verschil weerggegeven.

hoe die 2 plaatjes van de mtx 80 staan,. zo staan ze ook van de mb/t/x (50)
en zoals die 2 plaatjes van de mbx80 staan, zo staan ze ook van de nsr dus

Dit bericht is ge-edit door barry op 23-2-2005 10:23

He?
jackmasterTZR 6-3-2005 17:59 Print reply
Posts: 3062
goeie faq, klasse(Y)

mtx freak 10-4-2005 12:16 Print reply
Posts: 2711
handig voor als ik mijn blok uit elkaar ga halen

pee 20-11-2005 23:06 Print reply

Posts: 648


tadaaaa

links =mtxr
rechts = nsr

beide 6 bak.

Dit bericht is gewijzigd door pee op 20-11-2005 om 23:07 uur.

Yamaha R1
barry 7-8-2006 20:08 Print reply

Posts: 7387
ja maar daar kun je nog niet weten welke wals voor welke bak is. want die plaatjes kun je gewoon omwisselen. en dan is in 1x de linkderwals een nsrwals en de rechters wals een mtxr wals... (omdat die schakelplaatjes dat zeggen .

vandaar mijn uitleg hoe je kunt zien aan de wals wat voor een bak je hebt.
het kan namelijk maar zo zijn dat je geen schakelplaatje/bloem er bij hebt of de verkeerde. en dan schakel je bak maar 2 a 3x

He?
Moped Macho 24-10-2006 18:24 Print reply
Posts: 2037
Hoe moet een schakelbloem van een 6-bak eruit zien dan?

Boerenkool om half 10.
ikkejw 22-9-2008 22:52 Print reply

Posts: 9886


wat voor walsen zijn dit dan?

de linker lijkt me een MBX wals, rechts zou dan MTX moeten zijn? hij lijkt totaal niet op de wals in de FAQ

Preserve nature - Always wear a helmet
WestlandMB 18-9-2014 21:27 Print reply
Posts: 1335
Quote:
Maar met de 6bakken heb je 2 verschillende typen. Een
1 naar beneden rest omhoog schakelende (MTX) en 1 omhoog rest omlaag schakelende (MBX).


Dit klopt, alleen is hier vergeten dat de schakelbloemen ook verschillend zijn.

Op de foto hieronder is dat goed te zien:


De schakelbloem links heeft de opdruk 'B'. Deze schakelbloem is afkomstig van een MTX-OT 6 bak. Door deze met de bijbehorende schakelwals in een zesbak te zetten van een mbx80 (waarvan de rechterbloem is) kan je een korte 6 bak (11-39) monteren die normaal schakelt in een mb/mt/mtx-ot blok. De rechterbloem met de letter G is als het goed is afkomsitig uit een mbx80 blok.

Zelf zag ik ook nog een bloem met de letter C erop, deze zat op een wals van een 4bak met 2 vorken

nsrpowa 29-4-2015 9:52 Print reply
Posts: 9
goedendag brommergasten

ik kom er ff niet meer aan uit.
kheb een nsr met mbx80 110cc
1 omhoog de rest naar beneden.
maar ik had heb gereviseerd en ik denk dat mijn versnellingsbak omgewisseld heb toen.
want nu klopt mijn versnellingsbak niet meer..

1 omhoog de rest omlaag
maar nu zit mijn vrij tussen de 5 -6
in plek van 1 - 2

en mijn schakelbloem was ook verkeerd zat een ..B.. op
in plek van een ..G..

kheb ook 2 verschillende schakelwalsen een linkse en een rechtse
die draaien tegen elkaar in..

dus dat betekend 1 omhoog en 6 omlaag
en de ander is 1 omlaag en 6 omhoog

heeft iemand daar een foto van welke of hoe

kheb namelijk geen zin om 10x dat blok uitelkaar tehalen
en dan weer maar verbouwen


versnellingsbak ook nagekeken en die klopt
exploded vieuw tekeningen van hier afgekeken



en hoe krijg ik hier foto's geplaats??

nsrpowa 29-4-2015 9:58 Print reply
Posts: 9
