  FAQ artikel: Suzuki TSX ophogen
Geschreven door Thijsse
Geplaatst op 2-5-2004 11:23
Categorie Algemeen

Dit is een simpele en goedkope manier om je TSX op te hogen

Benodigdheden:
  • krukje
  • metalen strip van 5x20x180
  • bankschroef
  • grote hamer
  • meetlat
  • boormachine
  • 12mm boor
  • 10mm boor
  • slijptol
  • ijzerzaag / vijl
  • 12 t/m 17mm steeksleutel /ringsleutel


    Werkwijze:
  • zet je brommer op een krukje
  • schroef je veer onder je TSX uit

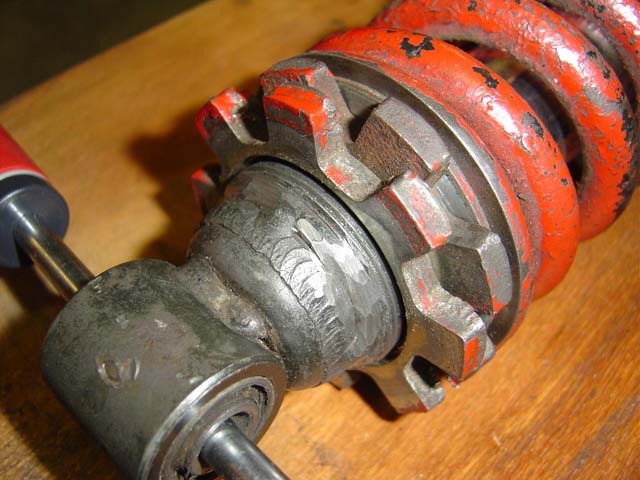

  • aan de bovenkant van je veer zitten 4 lasjes, deze voorkomen dat de 2 spindels eraf kunnen, slijp / vijl deze weg

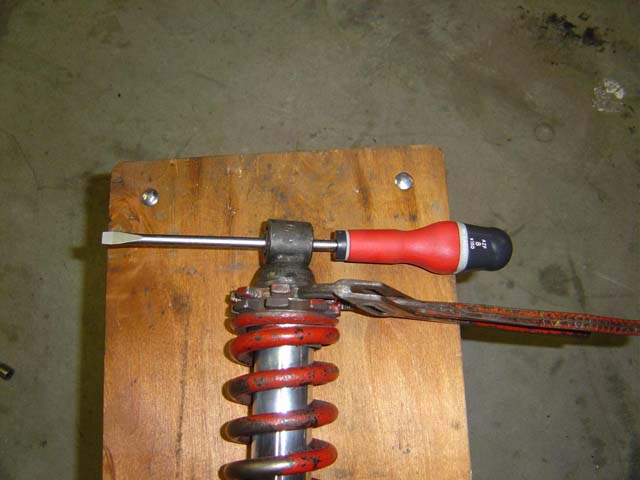

  • draai de 2 spindels eraf

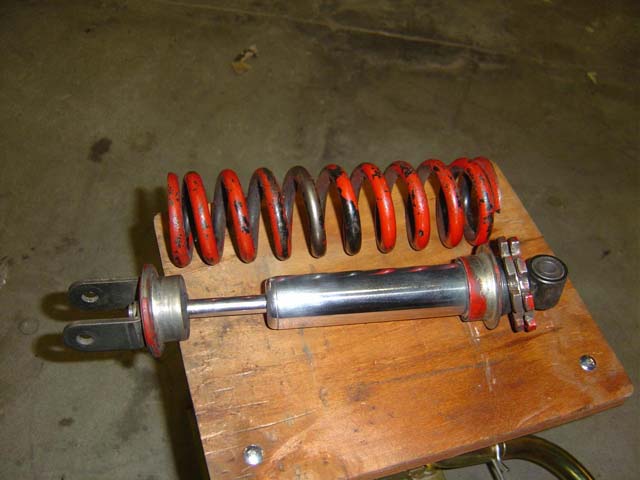

  • haal je veer uit elkaar



  • klem je oude u-ijzer in de bankschroef

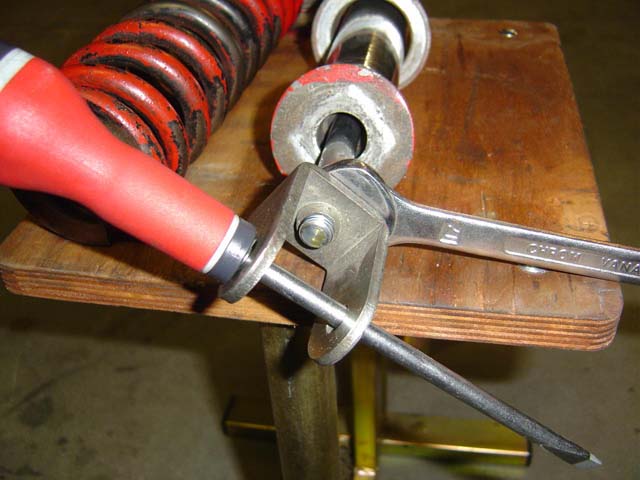

  • net boven het u-ijzer zit een verdunning in je veerstang, daar past een steeksleutel op



  • draai nu je zuigerstang uit je u ijzer
  • pak de strip metaal
  • buig deze zo dat hij dezelfde vorm heeft als je oude u-ijzer, alleen dan met poten van 70mm
  • boor aan de bovenkant een gat van 12mm
  • boor op 15mm van de onderkant een gat van 10mm door beide poten

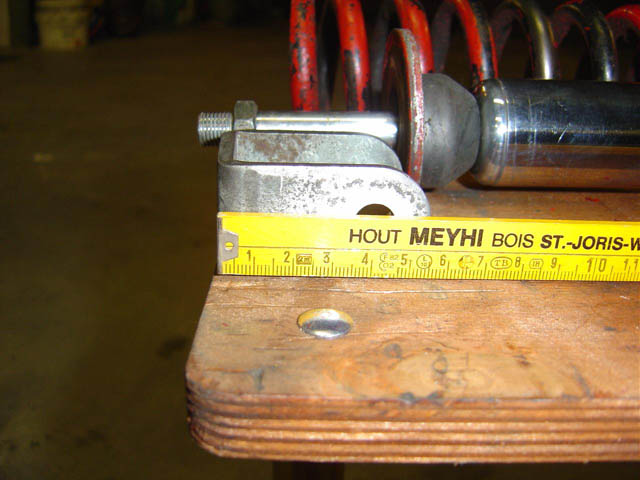

    LET OP DIT IS HET ORIGINELE IJZER

  • zaag de poten van je oude u-ijzer af zodat je alleen het vlakke middenstukje overhoud(met schroefdraad dus)
  • klem je nieuwe u-ijzer in de bankschroef, zet je zuigerstang erin, houd het middenstukje van je oude u-ijzer tussen je nieuwe en draai de zuigerstang erin.

    [img_large]http://www.xs4all.nl/~kuyp/Restauratie/IMG_3108.JPG
    [/img_large]

    bij deze foto is gebruikt gemaakt van een u-ijzer van 50cc.nl


    Wil je je oude u-ijzer niet kapot zagen dan kun je ook een achterasmoer gebruiken voor hierop.

  • monteer je veer weer in elkaar en draai de spindels maar 1 slag vast!
  • zet je veer weer onder je TSX


    Nu krijg je het probleem dat je veer tegen je pro link aankomt! Draai je veer een beetje zodat deze het beste past.

  • draai nu je spindels vast en rijden maar


    Het kan nog zijn dat je ketting klem komt te zitten tussen je brug en het geel / witte geleidingsblokje.

    Verwijder dan dat blokje!

    Als er iets niet klopt of er zijn vragen dan hoor ik dat graag!

    fotos gesposort door black ice en blizzard!!!
  • Pagina 1 van 2
    Spring naar pagina: 1, 2Volgende pagina >
    Log in om te kunnen replien op dit onderwerp.

    Tsxdude AKU MicheL 3-5-2004 18:06 Print reply

    Posts: 10676
    Niet het blokje verwijderen....

    K doe niet de hele dag gek, ook niet de halve
    Teunmenator 3-5-2004 18:40 Print reply

    Posts: 2524
    Ik weet niet of het nog mogelijk is maar een foto zou heel veel verduidelijke...

    Thijsse - Forum, Projecten & Gallery Mod 3-5-2004 22:39 Print reply

    Posts: 17929
    fotos zijn onderweg!

    thanx to black ice en blizzard

    Dit bericht is ge-edit door TSX freak op 3-5-2004 22:47

    tsxerr 3-5-2004 22:41 Print reply

    Posts: 1478
    zou wel hadig zijn foto's. En is het om voor of achter op te hogen?

    http://groups.msn.com/tsxer
    The Catfish 3-5-2004 22:42 Print reply

    Posts: 1337
    Quote:
    Oorspronkelijk gepost door: tsxerr

    zou wel hadig zijn foto's. En is het om voor of achter op te hogen?


    wel eens een ts gezien met een veer van voren?



    vandalism: beautiful as a rock in a cop's face..
    BlackIce 3-5-2004 22:44 Print reply
    Posts: 326
    Quote:
    Oorspronkelijk gepost door: sneakfreak

    wel eens een ts gezien met een veer van voren?




    ja, om exact te zijn zelfs 2
    in de vork

    Suzuki - Ride the winds of change
    tsxerr 3-5-2004 22:44 Print reply

    Posts: 1478
    Quote:
    Oorspronkelijk gepost door: sneakfreak

    [...]


    wel eens een ts gezien met een veer van voren?



    je hebt toch voor en achter veren of ben ik nou scheel? Bij je voor vork ergens halverwge je brommer. Die mono veer.

    http://groups.msn.com/tsxer
    The Catfish 3-5-2004 22:46 Print reply

    Posts: 1337
    Quote:
    Oorspronkelijk gepost door: tsxerr

    [...]

    je hebt toch voor en achter veren of ben ik nou scheel? Bij je voor vork ergens halverwge je brommer. Die mono veer.



    ik dacht altijd dat die monoveer voor achtervering zorgde..

    als dat bij jou niet zo is wil ik je ts wel eens zien.

    vandalism: beautiful as a rock in a cop's face..
    tsxerr 3-5-2004 22:48 Print reply

    Posts: 1478
    Quote:
    Oorspronkelijk gepost door: sneakfreak

    [...]



    ik dacht altijd dat die monoveer voor achtervering zorgde..

    als dat bij jou niet zo is wil ik je ts wel eens zien.

    Maar dat stond er niet. Er staat alleen ophogen van je tsx. Maar niet waar, bij de voor vork of de mono veer

    http://groups.msn.com/tsxer
    Thijsse - Forum, Projecten & Gallery Mod 3-5-2004 22:49 Print reply

    Posts: 17929
    zow ff bijgewerkt met fotos

    thanx to balck ice en 1tje van blizzard

    Ralf 3-5-2004 22:50 Print reply

    Posts: 9073
    FAQ foto's kunnen altijd evt op BF server eh..

    The Catfish 3-5-2004 22:51 Print reply

    Posts: 1337
    Quote:
    Oorspronkelijk gepost door: tsxerr

    [...]

    Maar dat stond er niet. Er staat alleen ophogen van je tsx. Maar niet waar, bij de voor vork of de mono veer



    ....

    ga jij maar eens een veer verwijderen uit je voorvork, draai de spinsels maar eens los en zet er een langer u-ijzer ding aan.

    zelfs ik snap dat het over de achterveer gaat

    vandalism: beautiful as a rock in a cop's face..
    tsxerr 3-5-2004 22:52 Print reply

    Posts: 1478
    Quote:
    Oorspronkelijk gepost door: sneakfreak

    [...]



    ....

    ga jij maar eens een veer verwijderen uit je voorvork, draai de spinsels maar eens los en zet er een langer u-ijzer ding aan.

    zelfs ik snap dat het over de achterveer gaat

    Je weet maar nooit met jullie hier. Ik zie wel eens vreemdere dingen op dit forum.

    http://groups.msn.com/tsxer
    The Catfish 3-5-2004 22:54 Print reply

    Posts: 1337
    Quote:
    Oorspronkelijk gepost door: tsxerr

    [...]

    Je weet maar nooit met jullie hier. Ik zie wel eens vreemdere dingen op dit forum.



    dat is waar,
    maaruuhhh post eens foto's van je ts.
    ik wil wle eens een rode zien

    vandalism: beautiful as a rock in a cop's face..
    tsxerr 3-5-2004 22:59 Print reply

    Posts: 1478
    ik heb ze al klaar liggen. ben nog even opzoek naar web ruimte. Zal morge ofzo hccnet wel eens een mailtje sture, if zij iets makkelijks hebben

    http://groups.msn.com/tsxer
    BlackIce 3-5-2004 23:14 Print reply
    Posts: 326
    Quote:
    Oorspronkelijk gepost door: tsxerr

    ik heb ze al klaar liggen. ben nog even opzoek naar web ruimte. Zal morge ofzo hccnet wel eens een mailtje sture, if zij iets makkelijks hebben


    stuur pb en het komt in orde

    Suzuki - Ride the winds of change
    CraftyVirus 3-5-2004 23:17 Print reply
    Posts: 1530
    Namens blizzard die naast me zit: Fotos gesponsord door blizzard?? weet hij niks van af, weet je wat dat kost?

    WOOJOOOO
    Abarth-500 3-5-2004 23:18 Print reply

    Posts: 1532
    open de foto's dan ff in paint, en sla ze op als Jpeg, maak je een msn-group aan en kun je heel veel fotos kwijt...

    Echte anarchisten schaken zonder koningen.
    BlackIce 3-5-2004 23:21 Print reply
    Posts: 326
    Quote:
    Oorspronkelijk gepost door: CraftyVirus

    Namens blizzard die naast me zit: Fotos gesponsord door blizzard?? weet hij niks van af, weet je wat dat kost?


    als hij thuiskomt, zal hij zien dat ik het hem gevraagd heb via msn, maar aangezien hij niet thuis was ... en maar voor 1 foto
    zolang het er maar bijstaat

    Suzuki - Ride the winds of change
    CraftyVirus 3-5-2004 23:24 Print reply
    Posts: 1530
    Quote:
    Oorspronkelijk gepost door: BlackIce

    [...]


    als hij thuiskomt, zal hij zien dat ik het hem gevraagd heb via msn, maar aangezien hij niet thuis was ... en maar voor 1 foto
    zolang het er maar bijstaat


    haha boeit ook niet.. vonden het wel grappig

    WOOJOOOO
    BlizzarD 4-5-2004 0:06 Print reply

    Posts: 2050
    Quote:
    Oorspronkelijk gepost door: Tsxdude AKU MicheL

    Niet het blokje verwijderen....


    Idd, gewoon 0.5cm van het blokje afhalen en rijden maar

    Koos non-brommerloos!
    Thijsse - Forum, Projecten & Gallery Mod 4-5-2004 12:49 Print reply

    Posts: 17929
    Quote:
    Oorspronkelijk gepost door: BlizzarD

    [...]


    Idd, gewoon 0.5cm van het blokje afhalen en rijden maar


    kan ook jah whatever

    The Catfish 4-5-2004 14:04 Print reply

    Posts: 1337
    kloppen deze maten:


    (let niet op m'n paintkwaliteiten)
    (ook niet op de verhoudingen)



    vandalism: beautiful as a rock in a cop's face..
    Thijsse - Forum, Projecten & Gallery Mod 4-5-2004 16:54 Print reply

    Posts: 17929
    jep!

    TSX Peter 10-9-2004 21:01 Print reply

    Posts: 113
    die metalen strip moet wel erg sterk zijn toch?
    maar hoe kun je um dan nog buigen?
